HC32L136K8TA-LQ64是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的MCU。集成12位1Msps 高精度SARADC 以及集成了比较器、运放、内置高性能PWM 定时器、LCD显示、多路UART、SPI、I2C 等丰富的通讯外设，内建AES、TRNG等信息安全模块，具有高整合度、高抗干扰、高可靠性和超低功耗的特点。本产品内核采用Cortex-M0+ 内核，配合成熟的Keil & IAR 调试开发软件，支持C语言及汇编语言，汇编指令。
• 传感器应用，物联网应用；
• 智能交通，智慧城市，智能家居；
• 火警探头，智能门锁，无线监控等智能传感器应用；
• 各种对于电池供电和对于功耗苛求的便携式设备等。
HC32L136K8TA-LQ64是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的MCU。集成12位1Msps 高精度SARADC 以及集成了比较器、运放、内置高性能PWM 定时器、LCD显示、多路UART、SPI、I2C 等丰富的通讯外设，内建AES、TRNG等信息安全模块，具有高整合度、高抗干扰、高可靠性和超低功耗的特点。本产品内核采用Cortex-M0+ 内核，配合成熟的Keil & IAR 调试开发软件，支持C语言及汇编语言，汇编指令。
– 0.5μA @ 3V深度休眠模式：所有时钟关闭，上电复位有效，IO状态保持，IO中断有效，所有寄存器，RAM和CPU 数据保存状态时的功耗
– 0.9μA @3V深度休眠模式+ RTC工作
– 7μA @32.768KHz低速工作模式：CPU 和外设运行，从Flash运行程序
– 35μA/MHz@3V@24MHz休眠模式：CPU 停止，外设运行，主时钟运行
– 130μA/MHz@3V@24MHz工作模式：CPU和外设运行，从Flash运行程序
– 4μS超低功耗唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
64K字节Flash存储器，具有擦写保护功能
8K字节RAM存储器，附带奇偶校验，增强系统的稳定性

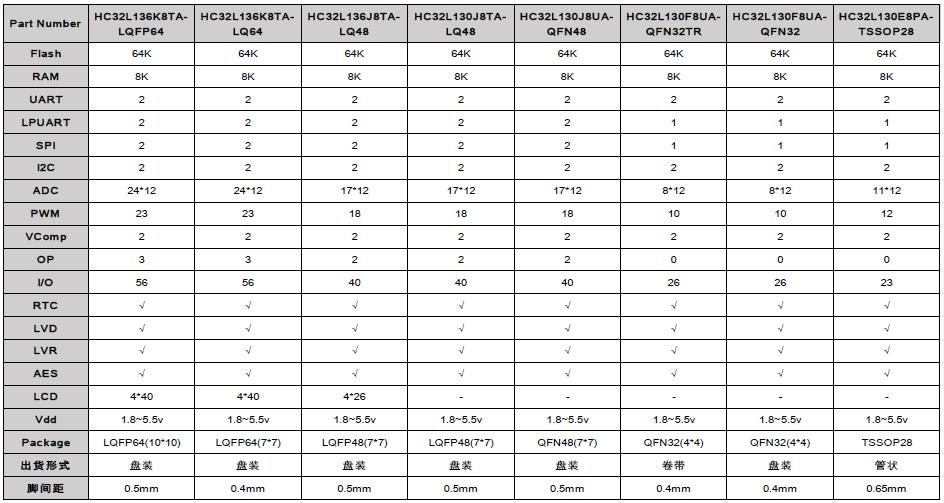

通用I/O 引脚(56IO/64pin, 40IO/48pin, 26IO/32pin, 23IO/28pin)
时钟、晶振– 外部高速晶振4 ~ 32MHz
– 外部低速晶振32.768KHz
– 内部高速时钟4/8/16/22.12/24MHz
– 内部低速时钟32.8/38.4KHz
– PLL时钟8 ~ 48MHz
– 硬件支持内外时钟校准和监控
定时器/计数器– 3个1通道互补通用16位定时器
– 1个3通道互补输出16位定时器
– 1个低功耗16位定时器
– 3个高性能16位定时器/计数器，支持PWM 互补，死区保护功能
– 1个可编程16位定时器PCA，支持捕获比较，PWM输出
– 1个超低功耗脉冲计数器PCNT，具备低功耗模式下自动定时唤醒功能，最大定时达1024秒
– 1个20位可编程看门狗电路，内建专用10KHz振荡器提供WDT 计数
– 2路UART标准通讯接口
– 2路LPUART低功耗通讯接口，深度休眠模式下可工作
– 2路SPI 标准通讯接口
– 2路I2C 标准通讯接口
蜂鸣器频率发生器，支持互补输出
硬件万年历RTC 模块
硬件CRC-16/32 模块
硬件32位除法器
AES-128 硬件协处理器
TRNG 真随机数发生器
2通道DMAC
4*40 / 6*38 / 8*36 LCD驱动
全球唯一10字节ID 号
12位1Msps采样的高速高精度SARADC，内置运放，可测量外部微弱信号
集成3个多功能运算放大器
集成6位DAC 和可编程基准输入的2路VC
集成低电压侦测器，可配置16阶比较电压，可监控端口电压以及电源电压
SWD 调试解决方案，提供全功能调试器
工作条件：-40 ~ 85℃，1.8 ~ 5.5V
封装形式：QFN32/48,LQFP64/48,TSSOP28
