近日，中国台湾芯片代工厂商台积电在美国亚利桑那州的5nm晶圆厂已经开始建造，该厂将花费120亿美元，计划于2024年投产。无独有偶，美国芯片厂商英特尔也在此前宣布将耗资200亿美元在亚利桑那州建设两座晶圆厂。

从用水来看，亚利桑那州似乎并不是晶圆厂的最优选择。芯片制造一直是用水大户，据统计，台积电2019年的用水量相当于7.9万个奥运游泳池的容量，1个晶圆厂每天需要使用2-4百万加仑（约合0.757-1.514万立方米）的水。

▲CNBC对晶圆厂用水的描述（来源：CNBC）

但根据美国国家气候数据中心的数据，亚利桑那州在1970年至2000年间，平均降雨量仅为13.6英寸（约合34.544厘米），是美国的第四大干旱州。为什么亚利桑那州水资源如此匮乏，仍能吸引英特尔、台积电兴建先进晶圆厂？哪些特殊条件吸引了这些顶尖芯片制造商纷至沓来？这对其他地区是否有借鉴意义？对此，美国商业新闻媒体CNBC进行了系统地分析。
01.亚利桑那州自然灾害较少，电能充沛

▲英特尔在亚利桑那州的水资源修复项目（来源：英特尔）

美国市场调研公司Gartner的副总裁兼分析师Alan Priestley称，亚利桑那州的基础设施完备，将会确保足够的水资源供应。该州的用水量也在逐步下降，亚利桑那州的州长Doug Ducey对媒体说：“没有哪个州在水资源方面做的更好，我们将继续关注这一问题。”除了水资源，亚利桑那州的其他地理环境则对芯片制造来说十分有利。首先，相比于美国的很多地区，亚利桑那州地震、飓风、野火等自然灾害较少。O’Donnell强调，芯片的精度要求十分高，即使是微小的震动也会毁掉一整批芯片。之前，英特尔在美国的西海岸有一些晶圆厂，但是因为那里容易受地震影响，英特尔在西海岸的晶圆厂不得不采取很多措施进行防护。此外，O’Donnel提到，亚利桑那州还拥有充足的阳光，这带来了“可靠、充足的绿色电力”。另外，在亚利桑那州的盐河（Salt River ）上还建有水电项目，该项目可以保障晶圆厂的电能使用。
02.半导体布局超40年，人才优势显著

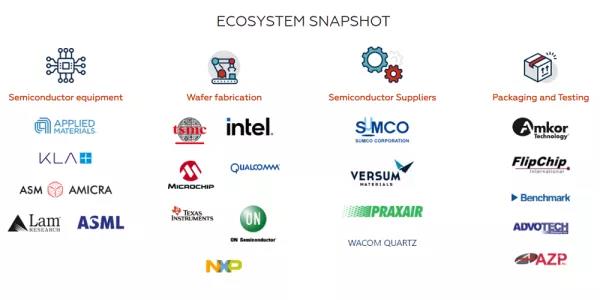

▲亚利桑那州的半导体生态（来源：亚利桑那州官网）

由于亚利桑那州布局的半导体产业的时间超过40年，当地的大学在半导体设计课程和相关研究方面也积累了强劲的实力，可以为半导体厂商提供足够的人才。事实上，亚利桑那州立大学是全美最大的大学之一，连续6年被《美国新闻与世界报道（U.S. News & World Report）》评为最具创新力的大学。亚利桑那州立大学的Ira A. Fulton工程学院拥有20多个世界一流的机器人和工程实验室，其2019年研发支出超过1.15亿美元。除此之外，亚利桑那州与洛杉矶相距不远，从斯坦福大学和加州理工到当地只需要不到2个小时，在吸引和留住人才方面位居全美第二。从政治角度来说，台积电和英特尔带来的投资和工作岗位将为亚利桑那州政府带来大量选票。因此，亚利桑那州州政府也为半导体厂商投资提供了良好的条件。据外媒报道，亚利桑那州的公司税率为4.9%，是全美最低的税率之一；台积电和英特尔的建厂计划也得到了联邦、州、市等各级政府的帮助，亚利桑那州州长Doug Ducey称：“亚利桑那州正在成为世界半导体中心。”

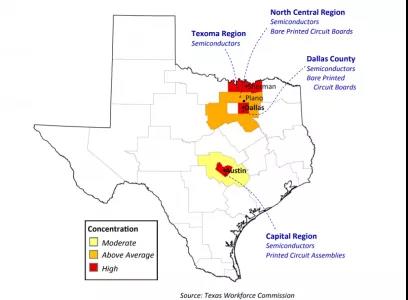

03.得克萨斯州：370家公司构建完备产业生态
