HR7P169B

主要特征

工作条件
工作电压范围：2.5V ~ 5.5V

工作温度范围：-40 ~ 85℃
设计工艺及封装
低功耗、高速FLASH CMOS工艺

20个管脚，采用SOP/QFN/TSSOP/DIP封装（HR7P169BFGS/N/T/DF）

16个管脚，采用SOP封装（HR7P169BFGSD）
内核
HR7P RISC CPU内核

79条精简指令

系统时钟工作频率最高为20MHz

指令周期为2个系统时钟周期

复位向量位于0000H，默认中断向量位于0004H

支持中断处理，支持中断优先级和中断向量表

支持硬件乘法/除法器
存储资源
8K Word FLASH程序存储器，其中512 Word可配置为数据FLASH

8级程序堆栈

程序存储器空间，其中512 Word可配置数据FLASH存储器

- 最大可配置为2页，每页256 Word

- 支持查表读，页擦除和单地址编程

- 擦写时，支持定时器模块正常工作

- 擦写时，不支持中断处理

1K Byte SRAM数据存储器

程序存储器支持直接寻址、相对寻址和查表读操作

数据存储器支持直接寻址、GPR特殊寻址和间接寻址
编程及调试接口
支持在线编程（ISP）接口

支持在线调试（ICD）功能

支持编程代码加密保护
I/O端口
最多支持17个I/O 和1个输入端口

- PA端口（I/O：PA0~PA1，PA3~PA7；I：PA2）

- PB端口（PB0~PB7）

- PC端口（PC0~PC1）

支持5个外部端口中断PINT（PINT0~PINT4为输入端）

支持4个外部按键中断KINT（KIN0~KIN3为输入端）

支持独立的可配置内部弱上/下拉输入端口

- 输入端口上/下拉电阻的匹配精度为±3%以内（常温25℃，VDD=5V）

- 支持17个独立可配置弱上/下拉输入端口

支持独立的可配置开漏输出端口
复位及时钟
内嵌上电复位电路POR

内嵌掉电复位电路BOR

- BOR复位电压档位：2.0V，2.7V，3.3V，4.0V

支持外部复位N_MRST

支持独立硬件看门狗定时器

支持指令RST复位

支持外部HS/XT/LP振荡时钟源

- 时钟源频率范围为32KHz~20MHz

支持内部高频16MHz RC振荡时钟源

- 出厂前校准精度为±1%（常温25℃）
功耗特性
IDLE电流

- 5uA@5.0V，25℃，典型值

动态电流

- 2mA@内部16MHz，5.0V，25℃，典型值
外设
8位定时器T8N

- 定时器模式（计数时钟为系统时钟2分频）

- 计数器模式（外部计数时钟输入或者内部低频WDT_RC时钟）

- 支持可配置预分频器

- 支持中断产生

12位时基定时器T11/T12/T13

- 定时器模式（计数时钟频率为系统时钟Fosc）

- 异步计数模式（外部时钟）

- 支持可配置预分频器及可配置后分频器

- 支持捕捉模式

- 支持单脉冲发射模式

- 支持3组带死区互补输出的PWM

- 支持外部端口关断PWM输出

- 支持模拟比较器输出关断PWM输出

- 支持PWM自动重启

- 支持中断产生

- 支持异步计数唤醒

一路高速异步收发器UART

- 支持异步全双工收发

- 支持8位/9位数据格式

- 约定数据从最低位开始接收/发送

- 支持中断产生

一路I2C总线

- 只支持从动模式

- 支持标准I2C总线协议，最高传输速率400Kbit/s

- 支持7位寻址方式

- 约定数据从最高位开始接收/发送

- 支持中断产生

模拟比较器ACP及可编程脉冲发生器PPG

- 支持5个模拟比较器

- 支持独立的5个模拟比较器偏置电压可编程调整

- 模拟比较器的输入偏置电压在5mV以内（常温25℃）

- 支持故障检测比较器输出关闭或调整PPG

- 支持定时器调整PPG的占空比

- 支持PPG沿启动AD转换

- 支持中断产生

一个高精度参考电压源

- 支持四路独立的参考电压VREF1~4，分别可配置多种不同电压档位

- 出厂前，在常温下已经校准在2.5V，校准精度在±1%以内（VDD=5V）

运算放大器OPA模块

- 支持零点电压检测

- 支持偏置电压调整

模拟数字转换器ADC

- 支持12位数字转换精度

- 支持15通道模拟输入端

- 支持可选择参考源

- 支持内部参考电压

- 支持中断产生

低电压检测模块（LVD）

- 支持9档低电压检测，档位分布在1.9~4.5V间

- 出厂前，在常温下电压已经校准在±0.2V以内（VDD=5V）

热门产品

HR7P169B

应用领域

产品特性

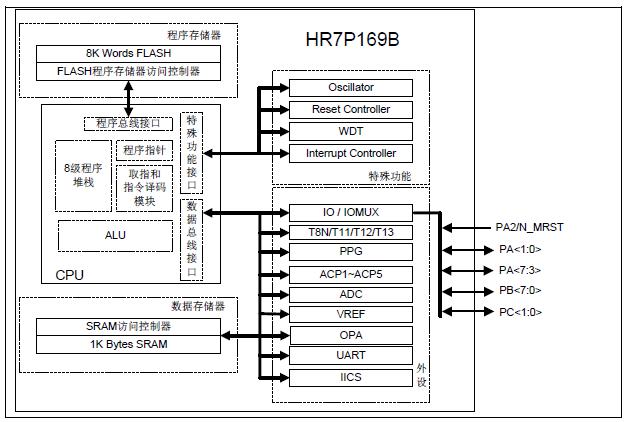

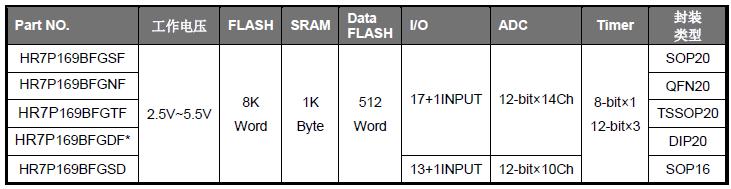

产品选型
