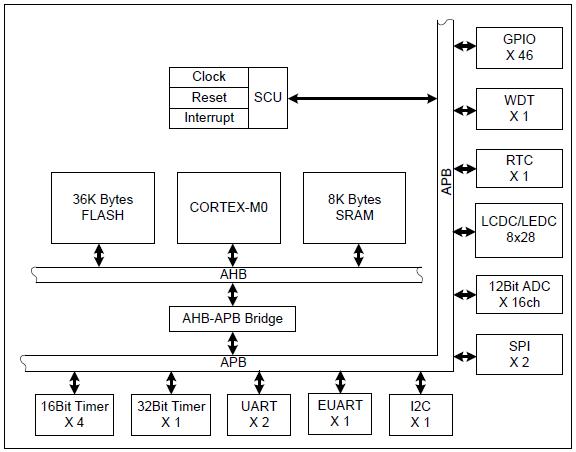

HR8P506FHLQ是一款高集成度的通用MCU 芯片，内部集成32 位ARM Cortex-M0 CPU 内核。集成多个16 位和32 位定时器/计数器，带红外发送调制功能的UART 模块，兼容7816 协议的通信接口，SPI 和I2C 通信模块，带实时时钟模块RTC，支持停显及闪烁功能的LCD 驱动模块，12 位ADC，以及用于系统电源监测的LVD 模块等外设。
工作电压范围：2.2V ~ 5.5V
工作温度范围：-40 ~ 85℃（工业级）
工作主时钟频率：32KHz~48MHz
工作电流：Ivdd = 3.5mA（@内部HRC 16MHz，典型值）
待机电流：Ivdd = 5uA（常温，典型值）

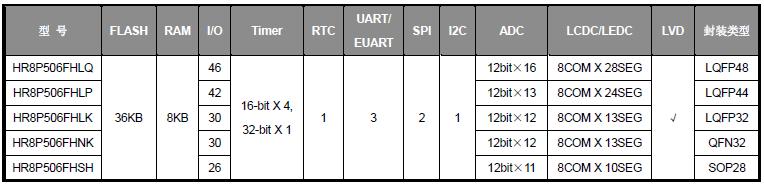

封装LQFP48 封装（支持46 个I/O 端口）
LQFP44 封装（支持42 个I/O 端口）
LQFP32/QFN32 封装（支持30 个I/O 端口）
SOP28 封装（支持26 个I/O 端口）
电源系统电源输入VDD，支持工作电压为5V 或3.3V 的应用系统
低功耗LVD 用于监测系统电源掉电和上电，可选择产生掉电或上电中断
复位内嵌上电复位电路POR
内嵌掉电复位电路BOR
支持外部复位
时钟外部晶体振荡器可配置，支持低速振荡器32KHz 和高速振荡器1~20MHz，可配置为系统时钟源
内部 16MHz RC 振荡器（HRC）可配置为系统时钟源，出厂前已校准（全温度，全电压范围内16MHz 频率精度为±2%）
内部 32KHz RC 振荡器（LRC）作为WDT 时钟源，可配置为系统时钟源
支持 PLL 倍频，时钟源可选择，最大可倍频至48MHz，可配置为系统时钟源
内核ARM Cortex-M0 32 位嵌入式处理器内核
支持 SWD 串行调试接口，支持2 个监视点（watchpoint）和4 个断点（breakpoint）
支持两组SWD 调试接口可选择，通过配置位DEBUG_S 进行选择
内嵌向量中断控制器NVIC
支持唤醒中断控制器WIC
NVIC 包含一个不可屏蔽中断NMI
内置 1 个SysTick 系统定时器
支持单周期32 位乘法器
硬件看门狗时钟源可选择
支持低功耗模式下唤醒
超时计数溢出可选择触发中断或复位
存储器36K 字节FLASH 存储器
- 支持 ISP 在线串行编程
- 支持两组ISP 编程接口可选择，硬件自动识别有效的ISP 编程接口
- 支持 IAP 在应用中编程，可选取部分区域作为数据存储使用
- 支持 FLASH 编程代码加密保护
8K 字节SRAM 存储器
- SRAM 存储空间及外设寄存器地址空间支持位带（Bit band）扩展
I/O 端口支持最多46 个双向I/O 端口
- PA 端口（PA0~PA31）
- PB 端口（PB0~PB13）
支持 8 路外部中断输入，触发方式可配置，每个I/O 端口均可作为外部中断输入源
支持 1 路按键中断输入，触发方式可配置，每个I/O 端口均可作为按键中断输入源
定时器/计数器T16N0：16 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能
T16N1：16 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能
T16N2：16 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能
T16N3：16 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能
T32N0：32 位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能
RTC ：一路RTC 实时时钟
支持二路UART 通信接口UART0，UART1
支持全/半双工异步通信模式
支持传输波特率可配置
支持 8 级发送/接收缓冲器
支持 7/8/9 位数据格式可配
支持奇偶校验功能可配，支持硬件自动奇偶校验位判断
支持空闲帧检测
支持接收帧错误标志、溢出标志、奇偶校验错误标志
支持数据接收和发送中断
支持 PWM 调制输出，且PWM 占空比线性可调
支持接收端口红外唤醒功能
支持 UART 输入输出通讯端口极性可配置
EUART 通信接口支持一路EUART 通信接口EUART0
兼容 UART 通信接口，可配置为普通UART 模式
扩展支持异步半双工接收/发送（7816 模式）
扩展支持8 位数据位和1 位奇偶校验位（7816 模式）
扩展支持自动重发重收模式（7816 模式）
扩展支持可配置内部时钟输出（7816 模式）
扩展支持双通道通讯可配置（7816 模式）
I2C 通信接口支持一路通信接口I2C0
支持主控和从动模式
支持标准I2C 总线协议，最高传输速率400K bit/s
支持 7 位寻址方式
约定数据从最高位开始接收/发送
支持数据接收和发送中断
SCL/SDA 端口支持推挽/开漏模式，开漏时必须使能内部弱上拉或使用外部上拉电阻
SCL 端口支持时钟线自动下拉等待请求功能
SPI 通信接口支持二路通信接口SPI0，SPI1
支持主控模式和从动模式
支持 4 种通信数据格式
支持 4 级接收/发送缓冲器
支持数据接收和发送中断
ADC 模拟数字转换器支持 12 位转换结果，有效精度为11 位
支持 16 通道模拟输入端
支持参考电压源可选择
支持中断产生
支持转换结果自动比较
支持定时触发ADC 转换
LCDC 液晶显示控制器支持最大8 COM x 28SEG
支持时钟源可配置：LRC 的4 分频，LOSC 的4 分频或PCLK 的4096 分频
支持灰度调节功能
支持显示闪烁功能，闪烁频率可调
支持两种不同的LCD 驱动波形
支持内部偏置电压可调
LEDC 数码管显示控制器支持 1~8 个8 段式共阴极数码管
支持时钟源可配置：LRC 的4 分频，LOSC 的4 分频或PCLK 的4096 分频
RTC 实时时钟仅 POR 上电复位有效，支持程序写保护，有效避免系统干扰对时钟造成的影响
采用外部32.768KHz 晶体振荡器作为精确计时时钟源
可进行高精度数字校正，提供高精度计时
时钟调校提供两种时间精度，调校范围为±384ppm（或±128ppm），可实现最大时间精度为±1.5 ppm（或±0.5ppm）
时间计数（实现小时﹑分钟和秒）和日历计数（实现年﹑月﹑日和星期），BCD 格式
提供 5 个可编程定时中断
提供 2 个可编程日历闹钟
提供一路可配置时钟输出
自动闰年识别，有效期到2099 年
12小时和24小时模式设置可选
低功耗设计：工作电压为VDD=5.0V 时模块工作电流典型值为0.5μA
