方案介绍

可视门铃已发展成为集提醒、防盗、安全为一体的智能系统，提供访客与住户之间双向可视通话，达到图像、语音双重识别，支持微信、App等多种手机终端，让住户可以第一时间掌握家门口的所有动态。

本方案基于华大低功耗芯片HC32L136K8TA-LQ64，最低功耗0.5uA，超大flash，多管脚，LPUART（低功耗串口）多种通讯接口等特点开发；

功能说明：

低功耗长待机、微光夜视、PIR人体监测、远程视频对话、4.3英寸触控大屏、手机随时监控、安全云存储。

HC32L136特征说明：

--48MHz Cortex-M0+ 32位CPU平台

--超低功耗性能，最低功耗0.5μA @ 3V

--存储：64K Flash，8K RAM；

--定时器：4 basetimer、1 Lowpower timer、3 advanced timer；

通讯接口：

--2路UART标准通讯接口

--2路LPUART低功耗通讯接口，深度休眠模式下可工作

--2路SPI标准通讯接口

--2路I2C标准通讯接口

--集成LCD Driver

--RTC/CRC/AES-128/运放

封装：LQFP64

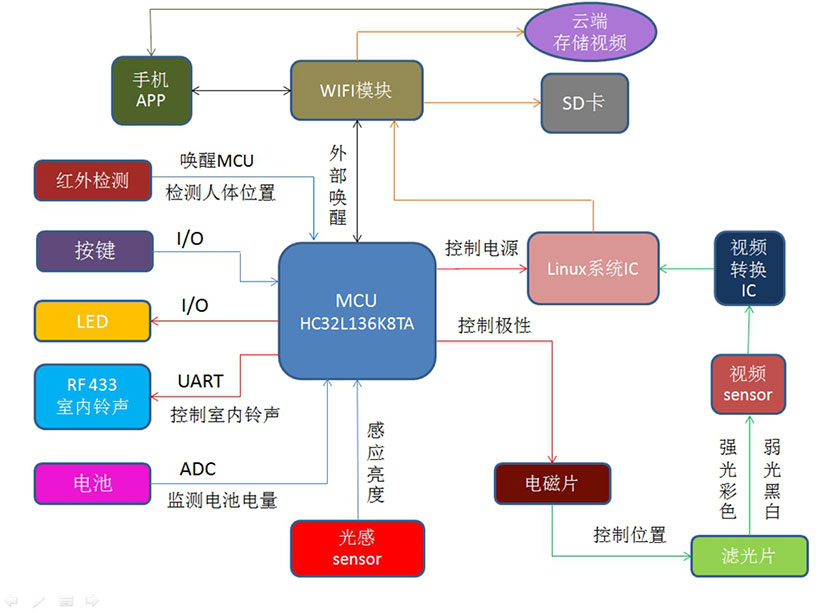

原理框图：

瑞凡微提供产品：

MCU：HC32L136K8TA-LQ64

DC-DC：TPP2020
